整體直式微型電液推桿

型號： DYTZW

品牌：揚州唯升

密封：進口密封

電壓： 380V（普通/防爆）、400V（出口）、

660V（普通/防爆）、1140V（防爆）

防護等級： IP54、IP55、IP65

連接方式：鉸軸連接

驅動方式：手輪、電機

商品信息

微型液壓推桿是一種集機、電、液為一體的液壓驅動機械手，適用于需要往復推拉直線（或往復旋轉一定角度）運動，也可用于需要上升、下降或夾緊工作物的場所，并可實現遠距離危險地區的集中或自動控制，廣泛應用于冶金、礦山、電力、煤炭、機械、交通、糧食、化工、水泥、水利、建材、運輸?shù)炔块T，微型電動液壓推桿是一種通用的動力源。

DYTZW整體直式微型電液推桿型號編制的方式：

DYTZW整體直式微型電液推桿

DYTZW（I）整體直式微型電液推桿

DYTZW（I）整體直式微型電液推桿技術參數（選型表）:

型號 (I)	額定輸出力 (10N)		額定速度（mm/s）		電機型號	行程制造范圍 (mm)	速度制造范圍 (mm/s)
型號 (I)	推力	拉力	推速	拉速	電機型號	行程制造范圍 (mm)	速度制造范圍 (mm/s)
DYTWI100-/100	100	70	100	140	Y801-4-0.55KW	50-600	30-100
DYTWI300-/60	300	210	60	110	Y801-4-0.55KW	50-600	30-60
DYTWI500-/60	500	350	60	110	Y802-4-0.75KW	50-600	30-60
DYTWI700-/40	700	490	40	70	Y802-4-0.75KW	50-1500	30-40

注： 1、上列表中所列電機的電壓等級為380V，防護等級為 IP44，絕緣等級為B 級。

2、超出列表的行程制造范圍或速度制造范圍的，另請注明，否則按表內技術參數制造。

3、表中所列的電機型號及功率，指該型號微型液壓推桿在額定輸出力、額定速度為最大值時的功率。電機功率與推桿推力、速度成正比。

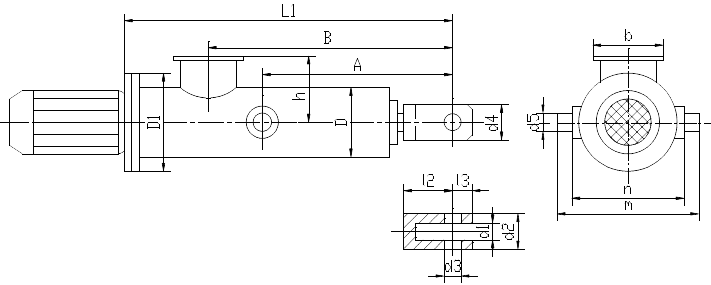

DYTZW（I）整體直式微型電液推桿外形尺寸及安裝尺寸:

型號(I)	外形尺寸							安裝尺寸
型號(I)	L	L1	B	D	D1	b	h	A	L1	L2	d5	m	n	d1	d2	d3	d4
DYTZWI100-/100	785+s	550+S	345+s	150	200	160	130	350+s	20	40	20	195	145	20	40	12	40
DYTZWI300-/60	820+s	575+S	370+s	150	200	160	130	350+s	20	40	20	195	145	20	40	12	40
DYTZWI500-/60	835+s	575+S	360+s	150	200	160	130	350+s	20	40	20	195	145	20	40	12	40
DYTZWI700-/40	860+s	575+S	360+s	150	200	160	130	350+s	20	40	20	195	145	20	40	12	40

注: 表中S為微型電液推桿行程。

DYTZW（II）整體直式微型電液推桿

DYTZW（II）整體直式微型電液推桿技術參數（選型表）:

型號( II )	額定輸出力 (10N)		額定速度 (mm/s)		電機型號	行程制造范圍	速度制造范圍(mm/s)
	推力	拉力	推速	拉速
DYTZW II 100-/160	100	70	160	200	Y802-4-0.75KW	50-600	80-160
DYTZW II 300-/120	300	210	120	180	Y802-4-0.75KW	50-600	40-120
DYTZW II 500-/120	500	350	120	180	Y90S-4-1.1KW	50-600	40-120
DYTZW II 700-/100	700	490	100	130	Y90S-4-1.1KW	50-1500	20-100
DYTZW II 1000-/100	1000	750	100	130	Y90L-4-1.5KW	50-1500	20-100
DYTZW II 1750-/90	1750	1300	90	115	Y100L1-4-2.2KW	50-1500	10-90
DYTZW II 2500-/90	2500	2050	90	115	Y100L2-4-3KW	50-1500	10-90
DYTZW II 3000-/90	3000	2500	90	115	Y100L2-4-3KW	50-1700	10-90
DYTZW II 4000-/80	4000	2950	80	100	Y112M-4-4KW	50-1700	10-80

注：1、上列表中所列電機的電壓等級為 380V，防護等級為 IP44，絕緣等級為 B級。

2、超出列表的行程制造范圍或速度制造范圍的，另請注明，否則按表內技術參數制造。

3、表中所列的電機型號及功率，指該型號推桿在額定輸出力、額定速度為最大值時的功率。電機功率與推桿推力，速度成正比。

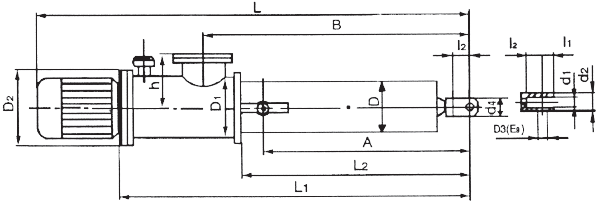

DYTZW（II）整體直式微型電液推桿外形尺寸及安裝尺寸:

型號(II)	外型尺寸									安裝尺寸
型號(II)	L	L1	L2	B	D	D1	D2	b	h	A	L1	L2	d(e9)	m	n	d1	d2	D3(E9)	d4
DYTZWII100-/160	905+S	645+S	330+S	420+S	150	160	200	160	140	200+S	20	40	20	195	145	20	40	12	40
DYTZWII300-/120	905+S	645+S	330+S	420+S	150	160	200	160	140	200+S	20	40	20	195	145	20	40	12	40
DYTZWII500-/120	930+S	645+S	330+S	420+S	150	160	200	160	140	200+S	20	40	20	195	145	20	40	12	40
DYTZWII700-/100	950+S	665+S	350+S	440+S	150	160	200	160	140	200+S	20	60	30	195	145	20	40	16	40
DYTZWII1000-/100	950+S	665+S	350+S	440+S	150	160	200	160	140	200+S	20	60	30	195	145	20	40	16	40
DYTZWII1750-/90	1020+S	700+S	385+S	475+S	150	160	250	160	140	250+S	20	70	30	210	150	40	64	20	50
DYTZWII2500-/90	1020+S	700+S	385+S	475+S	150	160	250	160	140	250+S	20	70	30	210	150	40	64	20	50
DYTZWII3000-/90	1020+S	700+S	385+S	475+S	150	160	250	160	140	250+S	20	70	30	210	150	40	64	20	50
DYTZWII4000-/80	1040+S	700+S	385+S	475+S	150	160	250	160	140	250+S	25	70	40	220	160	40	64	20	50
