揚州唯升電液動腭式閘門選型樣本下載 ▼
電液動腭式閘門用途：
本系列腭式閘門廣泛應用于建材、冶金、礦山、電力、化工、等行業，是各類落料系統的卸料控制裝置。
電液動腭式閘門結構特點：
安裝方便，可直接安裝于料倉下部。采用平行式電液推桿或微型液壓站驅動，空間小，固定更方便。運行平穩，故障率低，可以快速切斷料流。
電液動腭式閘門工作原理：
腭式閘門由本體、扇形閘板、軸、齒輪、密封件、執行機構（電液推桿、電動推桿、氣缸）等部件構成。手動或電液推桿、電動推桿、氣缸，運行使齒輪帶動扇形閘板沿軸心旋轉，使兩個扇形閘板向兩邊開啟，物料隨即下落，待接料裝置滿載后，再由手動或電液推桿、電動推桿、氣缸，使扇形閘板復位，關閉截斷下落的物料。
電液動腭式閘門型號編制說明：
DEZ-A-I型電液動腭式閘門
 |  |

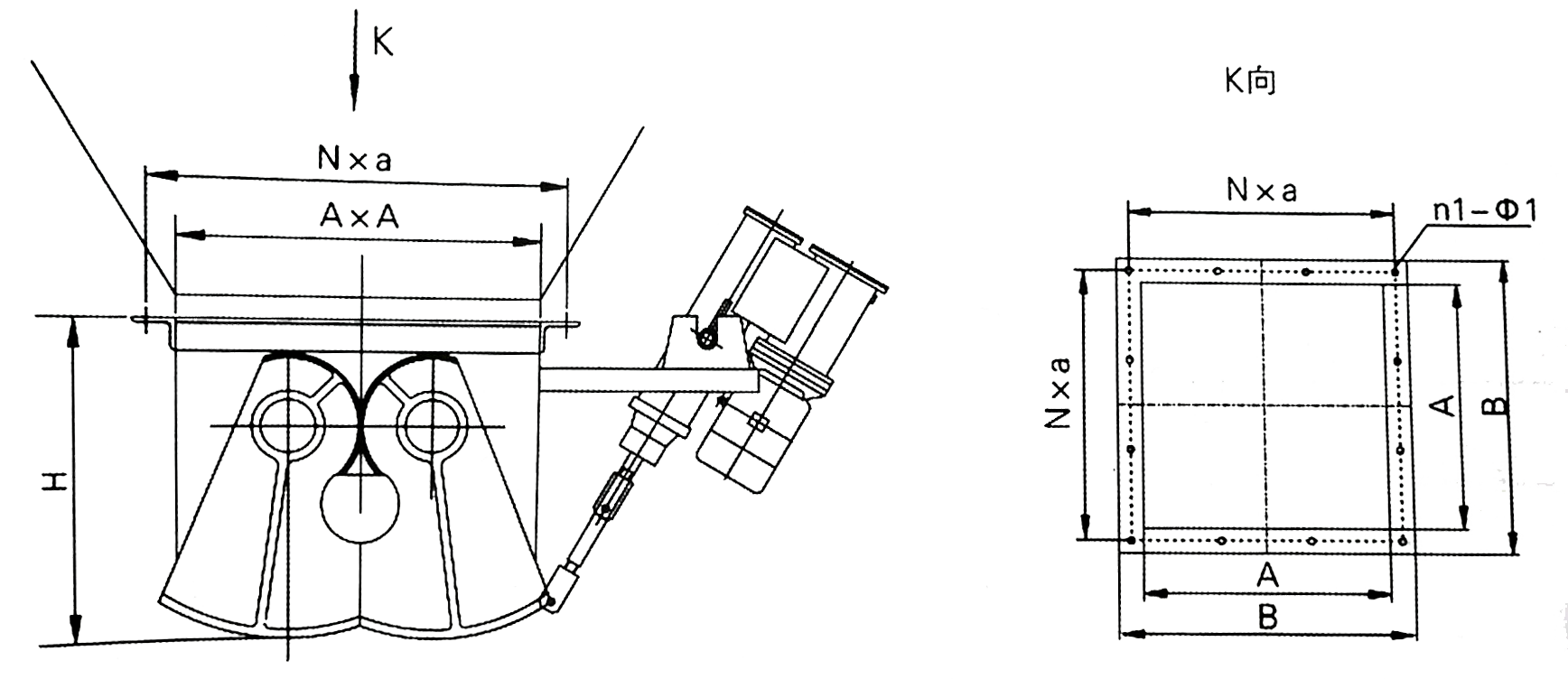

DEZ-A-I型電液動腭式閘門外形及安裝尺寸：
型號 | 主要尺寸（mm） | 電液推桿型號 | 功率 (KW) | |||||||||||
A | B | C | D | E | F | H | M | N | Nxa | n1xΦ1 | n-Φ | |||
DEZ-A-30-I | 300 | 400 | 180 | 150 | 100 | 710 | 300 | 320 | 260 | 2x180 | 8-14 | 4-28 | DYT700-180 | 1.1 |
DEZ-A-40-I | 400 | 500 | 240 | 160 | 120 | 740 | 360 | 2x230 | DYT700-240 | |||||
DEZ-A-50-I | 500 | 626 | 290 | 250 | 150 | 765 | 480 | 3x190 | 12-18 | DYT1000-290 | 1.5 | |||
DEZ-A-60-I | 600 | 726 | 340 | 250 | 180 | 790 | 600 | 3x224 | DYT1000-340 | |||||
DEZ-A-70-I | 700 | 850 | 390 | 320 | 220 | 845 | 660 | 4x198 | 16-22 | DYT1750-390 | 2.2 | |||
DEZ-A-80-I | 800 | 950 | 440 | 430 | 240 | 870 | 760 | 4x222 | DYT1750-440 | |||||
DEZ-B-II型電液動腭式閘門
 |  |
DEZ-B-II型電液動腭式閘門外形及安裝尺寸：
型號 | 主要尺寸（mm） | 電液推桿型號 | 功率（kw） | |||
A | B | H | Nxa | |||
DEZ-B30 | 300 | 400 | 300 | 2x180 | DYT700-180 | 1.1 |
DEZ-B40 | 400 | 500 | 360 | 2x230 | DYT700-240 | |
DEZ-B50 | 500 | 626 | 480 | 3x190 | DYT1000-290 | 1.5 |
DEZ-B60 | 600 | 726 | 600 | 3x224 | DYT1000-340 | |
DEZ-B70 | 700 | 850 | 660 | 4x198 | DYT1750-390 | 2.2 |
DEZ-B80 | 800 | 950 | 760 | 4x222 | DYT1750-440 | |
注：可按用戶要求設計制造。
聯系人：劉經理
電 話：15862898754（微信同號）
