皮帶機液壓自動糾偏裝置選型樣本，全自動液壓糾偏裝置選型樣本，液壓調偏裝置選型樣本，皮帶糾偏裝置選型樣本，全自動液壓調整裝置選型樣本，液壓調偏器選型樣本

皮帶機全自動無源液壓糾偏裝置特點：

皮帶機全自動無源液壓糾偏裝置自動檢測使跑偏機予以校正，使皮帶始終處于合理狀態運行，因而抵消皮帶機應安裝不當、運轉失靈、特料沖擊、負荷變化、皮帶斷面間伸長率不均等現象。

YYTP-I-S上皮帶全自動液壓糾偏裝置是調心輪的摩擦旋轉產生動力，故無需電源，自動調整、自動校正，具有操作簡單、性能可靠、安裝方便等特點，采用全封閉結構，故能在任何惡劣環境下正常工作。

皮帶機全自動無源液壓糾偏裝置工作原理：

皮帶機全自動無源液壓糾偏裝置是由調心輪、油泵、集成塊、油缸、支撐機架構成。

當皮帶居中運行時，皮帶與左右兩只調心復合泵不接觸屬于正常運行，如果皮帶在運行偏左時，能動左側調心輪復合泵，調心輪一面產生反向推力，吧皮帶推向中間一面。隨著皮帶運行帶動油泵旋轉產生壓力，油經管道至組合油缸，推動活塞桿帶動（上或下）調心托輥向前偏轉，驅使皮帶向右跑而居中。反之，皮帶偏右時，右邊的調心輪復合泵的一面把皮皮帶向中推，一面旋轉驅使皮帶向左跑而居中，從而實現自動糾偏的目的。

皮帶機全自動無源液壓糾偏裝置型號編制說明：

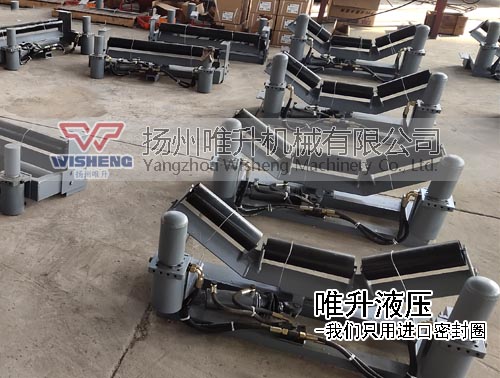

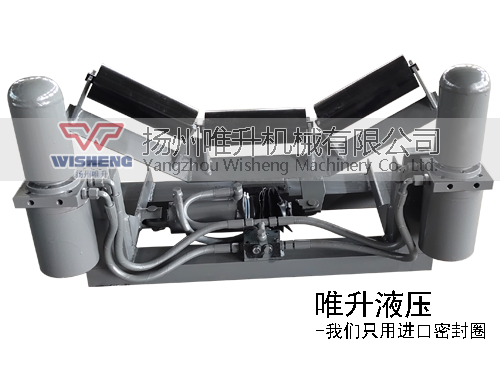

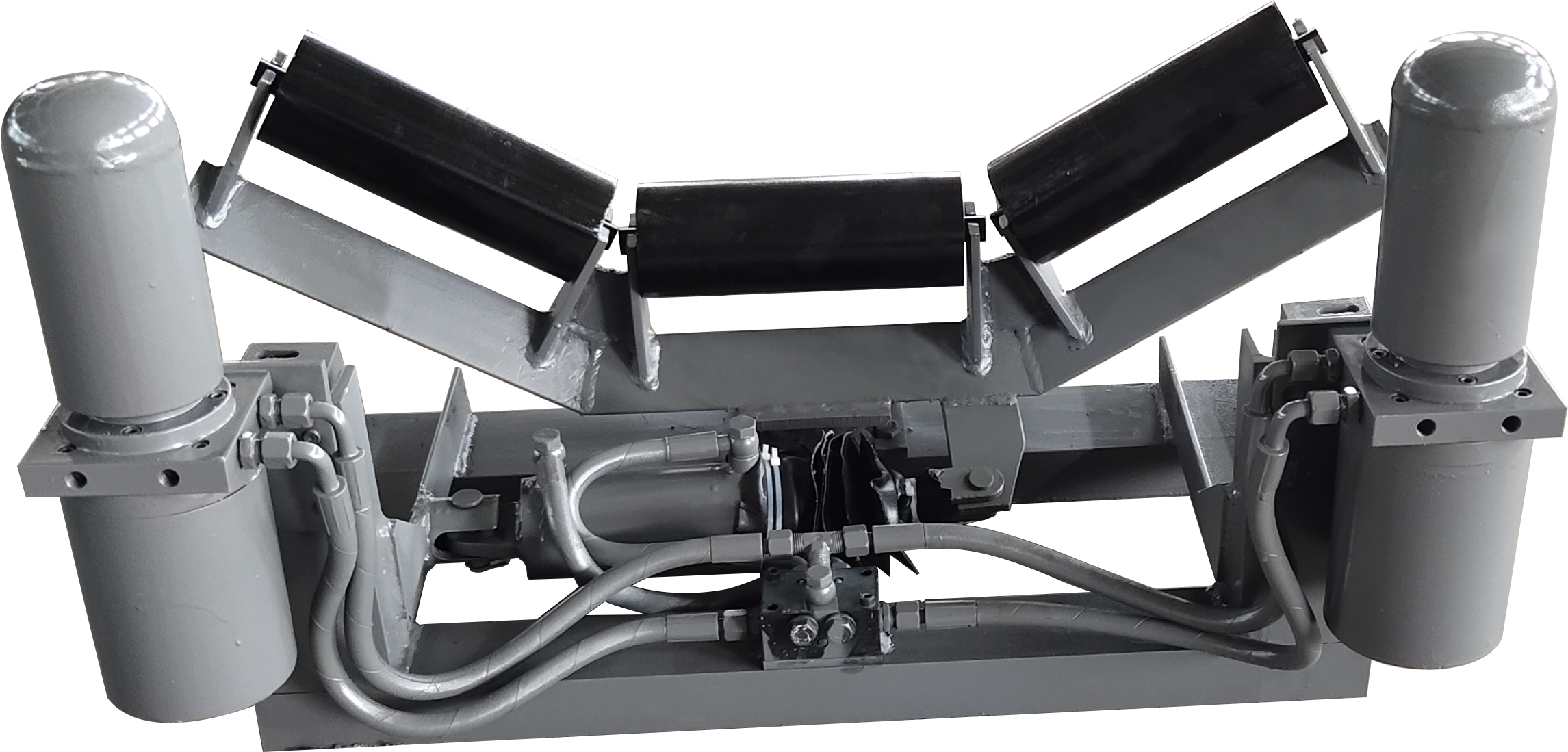

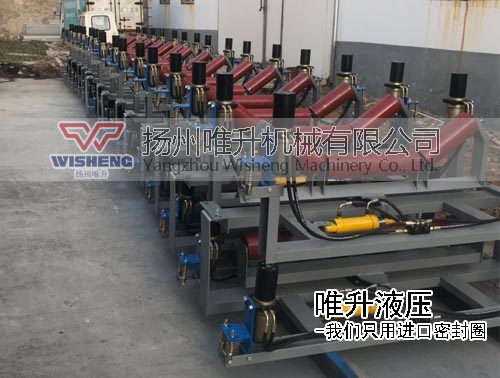

YYTP-I-S全自動液壓糾偏裝置

DT75型皮帶液壓糾偏裝置

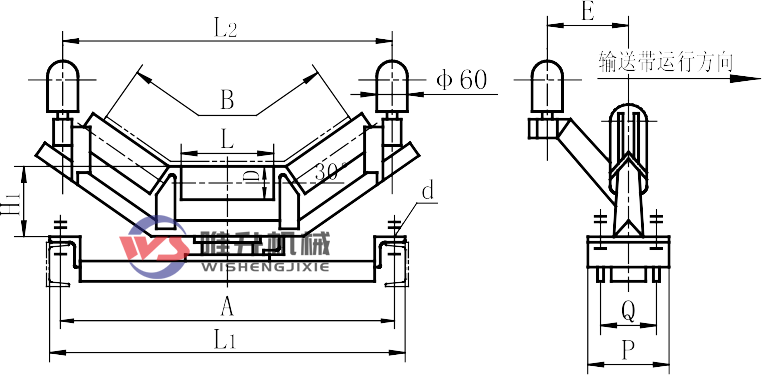

DT75型上皮帶液壓糾偏裝置（30°）外形尺寸及安裝尺寸：

型號	B	A	L	L1	L2	D	H1	≈E	P	Q	d	滾動軸承型號
YYTP-I-S-1	500	720	190	770	588	89	170	170	170	130	M12	204
YYTP-I-S-2	650	870	240	920	728
YYTP-I-S-3	800	1070	305	1120	864
YYTP-I-S-4	1000	1300	375	1350	1088	108	210	230	220	170	M16	305
YYTP-I-S-5	1200	1550	455	1600	1272		230		260	200
YYTP-I-S-6	1400	1750	525	1800	1472		230		260	200

說明：1、與中間架連接的緊固件包括在本裝配圖內。

2、托輥輥子為無縫鋼管配沖壓軸承座。托輥軸有：光拉軸和階梯兩種。
3、對管子與軸承座的不同組合無特殊要求時，由制造廠自行決定。

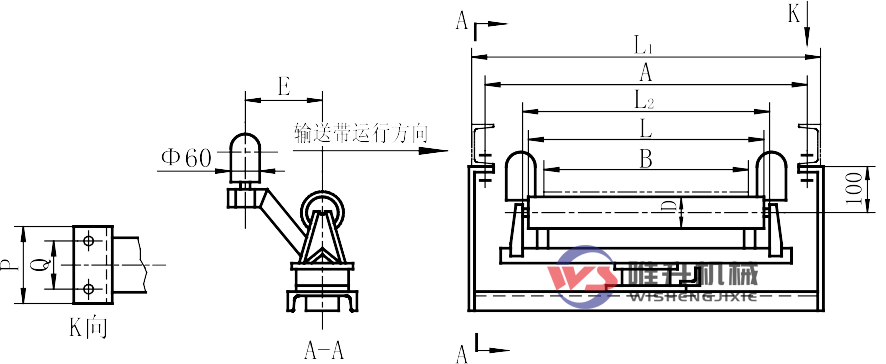

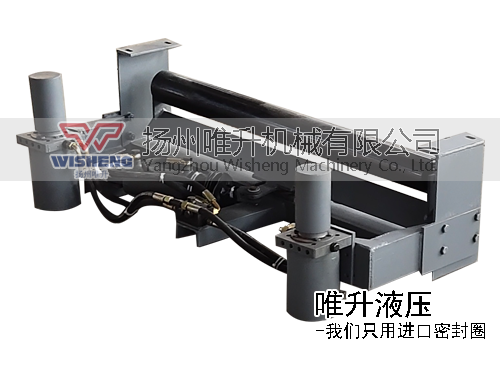

DT75型下皮帶液壓糾偏裝置（30°）外形尺寸及安裝尺寸：

型號	B	H1	A	L	L1	L	D	≈E	P	Q	d	滾動軸承型號
YYTP-I-X-1	500	166	720	600	770	628/628	89	170	170/130	130/60	M12	204
YYTP-I-X-2	650	186	870	750	920	778/778
YYTP-I-X-3	800	196	1070	950	1120	928/928
YYTP-I-X-4	1000	246	1300	1150	1360	1160/1168	108	230	220/130	170/80	M16	305
YYTP-I-X-5	1200	276	1550	1400	1610	1360/1368			260/130	200/80
YYTP-I-X-6	1400	296	1750	1600	1810	1560/1568			260/130	200/80

說明：1、與中間架連接的緊固件包括在本裝配圖內。

2、托輥輥子為無縫鋼管配沖壓軸承座。托輥軸有：光拉軸和階梯兩種。
3、對管子與軸承座的不同組合無特殊要求時，由制造廠自行決定。

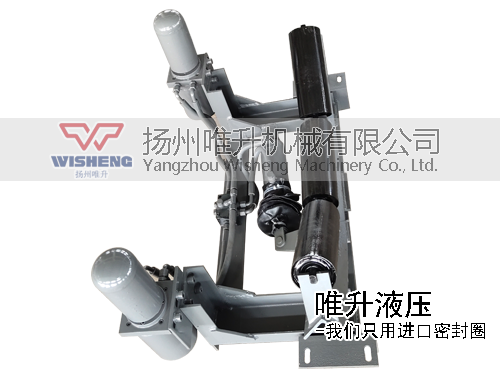

DTII型上皮帶液壓調偏裝置

DTII型上皮帶液壓調偏裝置（10°）外形尺寸及安裝尺寸：

型號	B	托輥			A	E	H1	H	H2	P	Q	d
		D	L	軸承
YYTP-II-S-3	800	89	315	4G204 4G205	1090	1150	180.5	245	282	170	130	M12
		108					193	270	305
YYTP-II-S-4	1000	108	380	4G205 4G305	1290	1350	216	300	340	220	170	M16
		133					230.5	325	366
YYTP-II-S-5	1200	108	465	4G205 4G305 4G306	1540	1600	254	335	392	260	200	M16
		133					268.5	360	419
		159					285.5	390	449
YYTP-II-S-6	1400	108	530	4G305 4G306	1740	1800	262	350	412	280	220	M16
		133					276.5	380	438
		159					293.5	410	468

說明：1、與中間架連接的緊固件包括在本裝配圖內。

2、托輥輥子為無縫鋼管配沖壓軸承座。托輥軸有：光拉軸和階梯兩種。
3、對管子與軸承座的不同組合無特殊要求時，由制造廠自行決定。

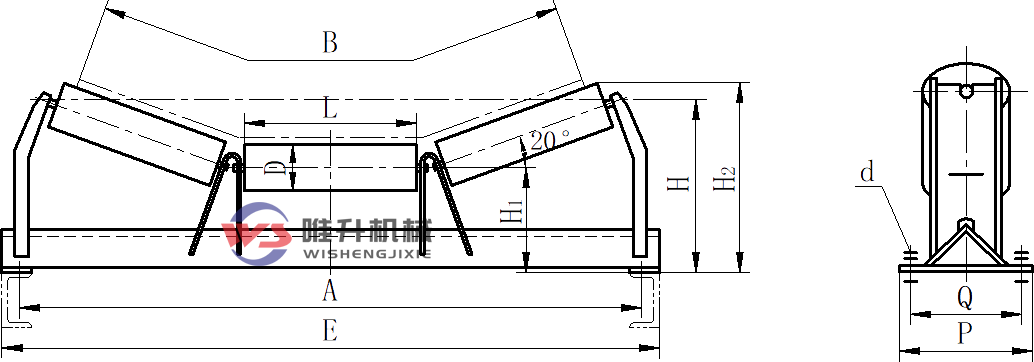

DTII型上皮帶液壓調偏裝置（20°）外形尺寸及安裝尺寸：

型號	B	托輥			A	E	H1	H	H2	P	Q	d
		D	L	軸承
YYTP-II-S-3	800	89	315	4G204 4G205	1090	1150	160.5	245	318	170	130	M12
		108					173	270	339
YYTP-II-S-4	1000	108	380	4G205 4G305	1290	1350	191	300	380	220	170	M16
		133					205.5	325	406
YYTP-II-S-5	1200	108	465	4G205 4G305 4G306	1540	1600	217	335	435	260	200	M16
		133					231.5	360	461
		159					248.5	390	490
YYTP-II-S-6	1400	108	530	4G305 4G306	1740	1800	225	350	465	280	220	M16
		133					239.5	380	492
		159					256.5	410	521

說明：1、與中間架連接的緊固件包括在本裝配圖內。

2、托輥輥子為無縫鋼管配沖壓軸承座。托輥軸有：光拉軸和階梯兩種。
3、對管子與軸承座的不同組合無特殊要求時，由制造廠自行決定。

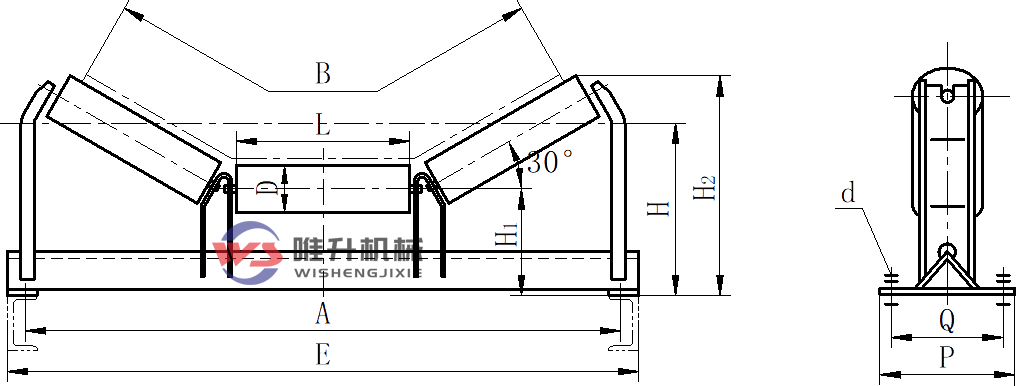

DTII型上皮帶液壓調偏裝置（30°）外形尺寸及安裝尺寸：

型號	B	托輥			A	E	H1	H	H2	P	Q	d
		D	L	軸承
YYTP-II-S-3	800	89	315	4G204 4G205	1090	1150	142.5	245	350	170	130	M12
		108					155	270	371
YYTP-II-S-4	1000	108	380	4G205 4G305	1290	1350	167	300	417	220	170	M16
		133					181.5	325	442
YYTP-II-S-5	1200	108	465	4G205 4G305 4G306	1540	1600	183	335	476	260	200	M16
		133					197.5	360	501
		159					214.5	390	529
YYTP-II-S-6	1400	108	530	4G305 4G306	1740	1800	191	350	516	280	220	M16
		133					205.5	380	541
		159					222.5	410	570

說明：1、與中間架連接的緊固件包括在本裝配圖內。

2、托輥輥子為無縫鋼管配沖壓軸承座。托輥軸有：光拉軸和階梯兩種。
3、對管子與軸承座的不同組合無特殊要求時，由制造廠自行決定。

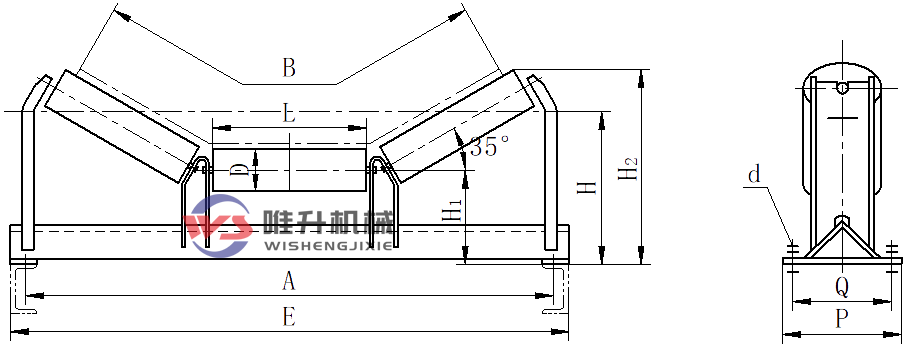

DTII型上皮帶液壓調偏裝置（35°）外形尺寸及安裝尺寸：

型號	B	托輥			A	E	H1	H	H2	P	Q	d
		D	L	軸承
YYTP-II-S-1	500	89	200	4G204	740	800	135.5	220	300	170	130	M12
YYTP-II-S-2	650		250		890	950		235	329
YYTP-II-S-3	800		315		1090	1150		245	366
		108					146	270	385
				4G205
YYTP-II-S-4	1000		380		1290	1350	159	300	437	220	170	M16
				4G305
		133		4G205			173.5	325	462
YYTP-II-S-5	1200	108	465	4G205 4G305 4G306	1540	1600	176	335	503	260	200	M16
		133					190.5	360	528
		159					207.5	390	557
YYTP-II-S-6	1400	108	530	4G305 4G306	1740	1800	184	350	548	280	220	M16
		133					198.5	380	573
		159					215.5	410	603

說明：1、與中間架連接的緊固件包括在本裝配圖內。

2、托輥輥子為無縫鋼管配沖壓軸承座。托輥軸有：光拉軸和階梯兩種。
3、對管子與軸承座的不同組合無特殊要求時，由制造廠自行決定。

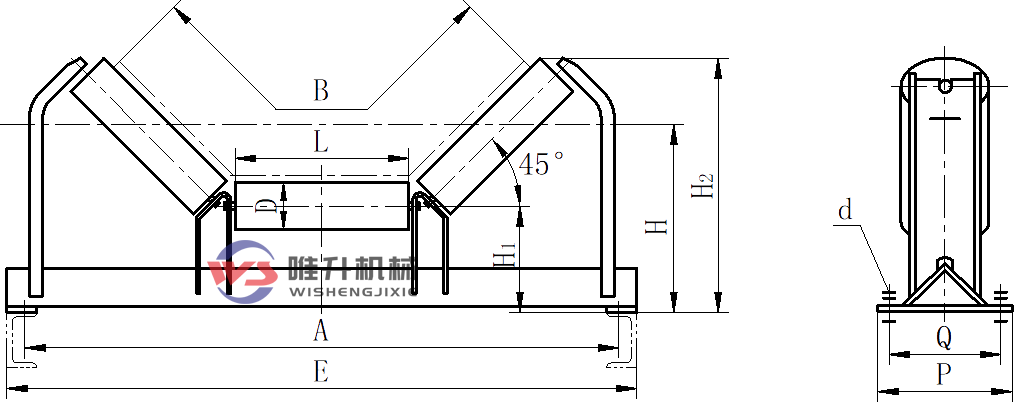

DTII型上皮帶液壓調偏裝置（45°）外形尺寸及安裝尺寸：

型號	B	托輥			A	E	H1	H	H2	P	Q	d
		D	L	軸承
YYTP-II-S-1	500	89	200	4G204	740	800	135.5	220	328	170	130	M12
YYTP-II-S-2	650	89	250		890	950	135.5	235	364	170	130	M12
YYTP-II-S-3	800	89	315		1090	1150	135.5	245	410	170	130	M12
		108					146	270	427
YYTP-II-S-4	1000	108	380	4G305	1290	1350	159	300	487	220	170	M16
		133					173.5	325	515
YYTP-II-S-5	1200	108	465	4G305 4G306	1540	1600	176	335	564	260	200	M16
		133					190.5	360	592
		159					207.5	390	618
YYTP-II-S-6	1400	108	530	4G305 4G306	1740	1800	184	350	618	280	220	M16
		133					198.5	380	646
		159					215.5	410	672

說明：1、與中間架連接的緊固件包括在本裝配圖內。

2、托輥輥子為無縫鋼管配沖壓軸承座。托輥軸有：光拉軸和階梯兩種。
3、對管子與軸承座的不同組合無特殊要求時，由制造廠自行決定。

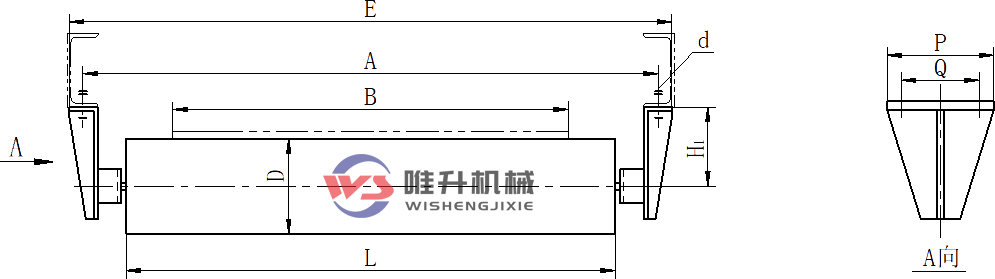

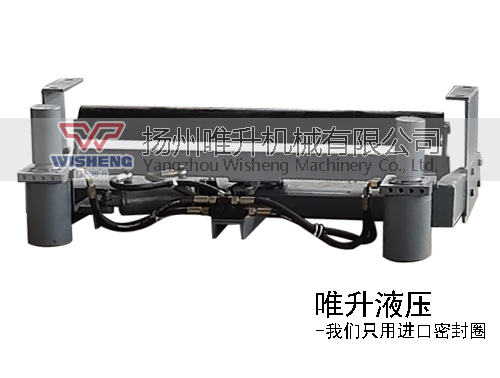

DTII型下皮帶液壓調偏裝置外形尺寸及安裝尺寸：

型號	B	托輥			A	E	H1	P	Q	d
		D	L	軸承
YYTP-II-X-1	500	89	600	4G204	740	792	100	145	90	M12
YYTP-II-X-2	650		750		890	942
YYTP-II-X-3	800	89	950	4G204 4G205 4G305	1090	1142	144.5
		108					154
YYTP-II-X-4	1000		1150	4G205 4G305	1290	1342	164	150		M16
		133					176.5
YYTP-II-X-5	1200	108	1400	4G205 4G305 4G306	1540	1592	174
		133					186.5
		159					199.5
YYTP-II-X-6	1400	108	1600	4G305 4G306	1740	792	184
		133					196.5
		159					209.5
