以下為您介紹一般電液推桿行程限位開關的連接與調節方法，若有疑問可直接聯系廠家獲得技術支持。

因使用場所及工況不同，一般情況下，電液推桿不配套行程限位開關，也可按客戶需求配套一體式的行程限位開關。

如無特殊說明，一般配套行程限位開關型號：LX19-111和LX19-211

電液推桿連接行程開關：

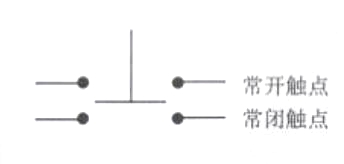

行程開頭里共有4個觸點，分別為常開、常閉。

工作方式：到位后撞到行程開關，常閉觸點斷開，常開觸點閉合；使用時，可據此控制行程或給定信號。

電液推桿行程開關調節方法：

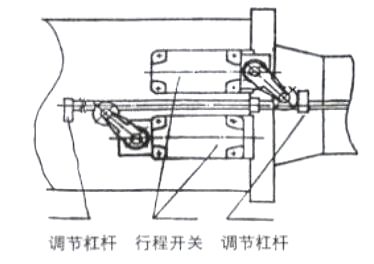

如需現場調節液壓推桿行程，參閱電液推桿電器原理圖，可知：電液推桿推出與縮回過程中，一體式行程控制裝置的碰塊撞到行程開關后，電機即可斷電停止運轉，所以只要調節撞桿上的碰塊位置就能達到調節行程的目的。
